| 加工定制：否 | 品牌：Siemens/西门子 | 型号：西门子DP接头 |
| 工作电压：380V | 输出频率：220kHz | 产品认证：CCC |
| 1：10 |
银川西门子DP通讯接头代理商
银川西门子DP通讯接头代理商
银川西门子DP通讯接头代理商
| DP通讯接头 | 6GK1905-6AA00 | 剥线工具 | |
| 6XV1830-0EH10 | PROFIBUS DP电缆 | ||

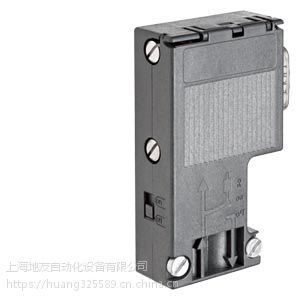

| 6ES7972-0BA52-0XA0 | DP接头 | 90度电缆出线 不带编程口 | |
| 6ES7972-0BB52-0XA0 | DP接头 | 90度电缆出线 带编程口 | |
| 6ES7972-0BA12-0XA0 | DP接头 | 90度电缆出线 不带编程口 | |
| 6ES7972-0BB12-0XA0 | DP接头 | 90度电缆出线 带编程口 | |
| 6ES7972-0BA42-0XA0 | DP接头 | 35度电缆出线 不带编程口 | |
| 6ES7972-0BB42-0XA0 | DP接头 | 35度电缆出线 带编程口 | |
SINAMICS G120 标准型变频器
0.37 kW至 250 kW
功率模块
1 1
1)
额定输出电流 I N 和基本负载电流 I L 以低过载（low overload，LO）下的循环
周期为基础。
2)
基本负载电流 I H 以高过载（high overload，HO）下的循环周期为基础。
3)
典型值。更多信息请访问网址：
/WW/view/en/94059311
4)
输入电流取决于电机负载和电源阻抗。输入电流针对额定功率（基于 I N ）下
的负载，且基于电源阻抗符合 u K = 1 %的情形。功率模块的铭牌上标注的是
电流值。
电源电压 3 AC 200 ... 240 V 功率模块 PM240-2，标准型
未集成进线滤波器
6SL3210-1PC22-2UL0 6SL3210-1PC22-8UL0
集成A级进线滤波器
6SL3210-1PC22-2AL0 6SL3210-1PC22-8AL0
输出电流
3 AC 50 Hz 230 V条件下
? 额定电流 I N 1)
A 22 28
? 基本负载电流 I L 1)
A 22 28
? 基本负载电流 I H 2)
A 17.5 22
? 电流 I max
A 35 44
额定功率
? 基于 I L
kW 5.5 7.5
? 基于 I H
kW 4 5.5
额定脉冲频率
kHz 4 4
效率 ? ?
>97 >97
损耗功率 3)
额定电流条件下
kW 0.2 0.26
冷却空气需求
m 3 /s 0.0185 0.0185
声压级
L pA (1 m)
dB <65 <65
DC 24V电源
用于控制单元
A 1 1
输入电流 4)
? 额定电流
A 29 37
? 基于 I H
A 26.2 33
电源连接
U1/L1, V1/L2, W1/L3
端子连接器
端子连接器
? 连接横截面积
mm 2 6 ... 16 6 ... 16
电机连接
U2, V2, W2
端子连接器
端子连接器
? 连接横截面积
mm 2 6 ... 16 6 ... 16
PE连接
包含在端子连接器中
包含在端子连接器中
电机电缆长度
? 屏蔽
m 50 50
? 未屏蔽
m 100 100
防护等级
IP20 IP20
尺寸
? 宽度
mm 140 140
? 高度
mm 355 355
? 深度
- 无操作单元
mm 165 165
- 带操作单元时的值
mm 248 248
外形尺寸
FSC FSC
重量（近似值）
? 未集成进线滤波器
kg 5 5
? 集成进线滤波器
kg 5.2 5.2
技术参数
1/59
Siemens D 31.3 · 2015
■
SINAMICS G120 标准型变频器
0.37 kW至 250 kW
功率模块
1 1
1)
额定输出电流 I N 和基本负载电流 I L 以低过载（low overload，LO）下的循环
周期为基础。
2)
基本负载电流 I H 以高过载（high overload，HO）下的循环周期为基础。
3)
典型值。更多信息请访问网址：
/WW/view/en/94059311
4)
输入电流取决于电机负载和电源阻抗。输入电流针对额定功率（基于 I N ）下
的负载，且基于电源阻抗符合 u K = 1 %的情形。功率模块的铭牌上标注的是
电流值。
电源电压 3 AC 380 ... 480 V 功率模块 PM240-2，标准型
未集成进线滤波器
6SL3210-
1PE11-8UL1
6SL3210-
1PE12-3UL1
6SL3210-
1PE13-2UL1
6SL3210-
1PE14-3UL1
6SL3210-
1PE16-1UL1
6SL3210-
1PE18-0UL1
集成A级进线滤波器
6SL3210-
1PE11-8AL1
6SL3210-
1PE12-3AL1
6SL3210-
1PE13-2AL1
6SL3210-
1PE14-3AL1
6SL3210-
1PE16-1AL1
6SL3210-
1PE18-0AL1
输出电流
3 AC 50 Hz 400 V条件下
额定电流 I N 1)
A 1.7 2.2 3.1 4.1 5.9 7.7
基本负载电流 I L 1)
A 1.7 2.2 3.1 4.1 5.9 7.7
基本负载电流 I H 2)
A 1.3 1.7 2.2 3.1 4.1 5.9
电流 I max
A 2.6 3.4 4.7 6.2 8.9 11.8
额定功率
基于I L
kW 0.55 0.75 1.1 1.5 2.2 3
基于I H
kW 0.37 0.55 0.55 1.1 1.5 2.2
额定脉冲频率
kHz 4 4 4 4 4 4
效率 ? ?
>0.96 >0.96 >0.96 >0.96 >0.96 >0.96
损耗功率 3)
额定电流条件下
kW 0.033 0.038 0.048 0.061 0.085 0.113
冷却空气需求
m 3 /s 0.005 0.005 0.005 0.005 0.005 0.005
声压级
L pA (1 m)
dB <50 <50 <50 <50 <50 <50
DC 24V电源
用于控制单元
A 1 1 1 1 1 1
输入电流 4)
? 额定电流
A 2.3 2.9 4.1 5.5 7.7 10.1
基于I H
A 2 2.6 3.3 4.7 6.1 8.8
电源连接
U1/L1, V1/L2, W1/L3
端子连接器 端子连接器 端子连接器 端子连接器 端子连接器 端子连接器
? 连接横截面积
mm 2
1 ... 2.5 1 ... 2.5 1 ... 2.5 1 ... 2.5 1 ... 2.5 1 ... 2.5
电机连接
U2, V2, W2
端子连接器 端子连接器 端子连接器 端子连接器 端子连接器 端子连接器
? 连接横截面积
mm 2
1 ... 2.5 1 ... 2.5 1 ... 2.5 1 ... 2.5 1 ... 2.5 1 ... 2.5
PE连接
包含在端子连接
器中
包含在端子连接
器中
包含在端子连接
器中
包含在端子连接
器中
包含在端子连接
器中
包含在端子连接
器中
电机电缆长度
? 屏蔽
m 50 50 50 50 50 50
? 未屏蔽
m 100 100 100 100 100 100
防护等级
IP20 IP20 IP20 IP20 IP20 IP20
尺寸
? 宽度
mm 73 73 73 73 73 73
? 高度
mm 196 196 196 196 196 196
? 深度
165 165 165 165 165 165
- 无操作单元
mm 165 165 165 165 165 165
- 带操作单元时的值
mm 248 248 248 248 248 248
外形尺寸
FSA FSA FSA FSA FSA FSA
重量（近似值）
? 未集成进线滤波器
kg 1.4 1.4 1.4 1.4 1.4 1.4
? 集成进线滤波器
kg 1.5 1.5 1.5 1.5 1.5 1.5
技术参数
1/60
Siemens D 31.3 · 2015
■
SINAMICS G120 标准型变频器
0.37 kW至 250 kW
功率模块
1 1
1)
额定输出电流 I N 和基本负载电流 I L 以低过载（low overload，LO）下的循环
周期为基础。
2)
基本负载电流 I H 以高过载（high overload，HO）下的循环周期为基础。
3)
典型值。更多信息请访问网址：
/WW/view/en/94059311
4)
输入电流取决于电机负载和电源阻抗。输入电流针对额定功率（基于 I N ）下
的负载，且基于电源阻抗符合 u K = 1 %的情形。功率模块的铭牌上标注的是
电流值。
电源电压 3 AC 380 ... 480 V 功率模块 PM240-2， ，标准型
未集成进线滤波器
6SL3210-
1PE21-1UL0
6SL3210-
1PE21-4UL0
6SL3210-
1PE21-8UL0
6SL3210-
1PE22-7UL0
6SL3210-
1PE23-3UL0
集成A级进线滤波器
6SL3210-
1PE21-1AL0
6SL3210-
1PE21-4AL0
6SL3210-
1PE21-8AL0
6SL3210-
1PE22-7AL0
6SL3210-
1PE23-3AL0
输出电流
3 AC 50 Hz 400 V条件下
额定电流 I N 1)
A 10.2 13.2 18 26 32
基本负载电流 I L 1)
A 10.2 13.2 18 26 32
基本负载电流 I H 2)
A 7.7 10.2 13.2 18 26
电流 I max
A 15.4 20.4 27 39 52
额定功率
基于I L
kW 4 5.5 7.5 11 15
基于I H
kW 3 4 5.5 7.5 11
额定脉冲频率
kHz 4 4 4 4 4
效率 ? ?
>97 >97 >97 >97 >97
损耗功率 3)
额定电流条件下
kW 0.14 0.184 0.239 0.333 0.385
冷却空气需求
m 3 /s 0.0092 0.0092 0.0092 0.0185 0.0185
声压级
L pA (1 m)
dB <62 <62 <62 <65 <65
DC 24V电源
用于控制单元
A 1 1 1 1 1
输入电流 4)
? 额定电流
A 13.3 17.2 22.2 32.6 39.9
基于I H
A 11.6 15.3 19.8 27 36
电源连接
U1/L1, V1/L2, W1/L3
端子连接器 端子连接器 端子连接器 端子连接器
端子连接器
? 连接横截面积
mm 2
1.5 ... 6 1.5 ... 6 1.5 ... 6 6 ... 16 6 ... 16
电机连接
U2, V2, W2
端子连接器 端子连接器 端子连接器 端子连接器
端子连接器
? 连接横截面积
mm 2
1.5 ... 6 1.5 ... 6 1.5 ... 6 6 ... 16 6 ... 16
PE连接
包含在端子连接器中 包含在端子连接器中 包含在端子连接器中 包含在端子连接器中
包含在端子连接器中
电机电缆长度
? 屏蔽
m 50 50 50 50 50
? 未屏蔽
m 100 100 100 100 100
防护等级
IP20 IP20 IP20 IP20 IP20
尺寸
? 宽度
mm 100 100 100 140 140
? 高度
mm 291 291 291 355 355
? 深度
- 无操作单元
mm 165 165 165 165 165
- 带操作单元时的值
mm 248 248 248 248 248
外形尺寸
FSB FSB FSB FSC FSC
重量（近似值）
? 未集成进线滤波器
kg 2.9 2.9 3 4.7 4.8
? 集成进线滤波器
kg 3.1 3.1 3.2 5.3 5.4
