| 加工定制：否 | 品牌：Siemens/西门子 | 型号：西门子电缆 |
| 工作电压：380V | 输出频率：220kHz | 产品认证：CCC |
| 1：10 |

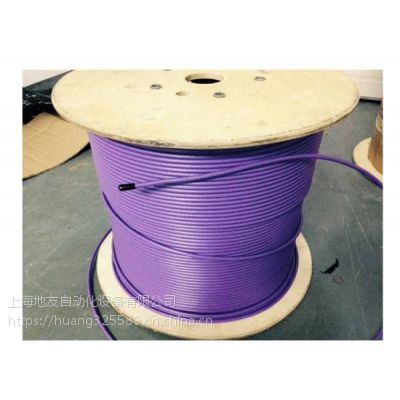

西宁西门子以太网电缆与接头代理商
西宁西门子以太网电缆与接头代理商
西宁西门子以太网电缆与接头代理商
| 以太网电缆与接头 | 6GK1901-1GA00 | 以太网剥线工具 | |
| 6XV1840-2AH10 | PROFINET TYP A | ||
| 6XV1830-3EH10 | PROFIBUS拖缆 | ||
| 6ES7972-0AA02-0XA0 | 中继器 | ||
| 6GK1901-1BB10-2AA0 | RJ45以太网接头 单只型号 | ||
| 6GK1901-1BB10-2AB0 | RJ45以太网接头 10打包型号 | ||
| 6GK1901-1BB10-2AE0 | RJ45以太网接头 50打包型号 | ||
| 6GK1901-1BB20-2AA0 | |||
| 6GK1901-1BB20-2AB0 | |||
| 6GK1901-1BB20-2AE0 | |||
| 6GK1901-1BB30-0AA0 | |||
| 6GK1901-1BB30-0AB0 | |||
| 6GK1901-1BB30-0AE0 | |||
| 6GK1901-1BB11-2AA0 | |||
| 6GK1901-1BB11-2AB0 | |||
技术参数
1/62
Siemens D 31.3 · 2015
■
SINAMICS G120 标准型变频器
0.37 kW至 250 kW
功率模块
1 1
1)
额定输出电流 I N 和基本负载电流 I L 以低过载（low overload，LO）下的循环
周期为基础。
2)
基本负载电流 I H 以高过载（high overload，HO）下的循环周期为基础。
3)
典型值。更多信息请访问网址：
/WW/view/en/94059311
4)
输入电流取决于电机负载和电源阻抗，且基于电源阻抗符合 u K = 1 %的情
形。额定输入电流以额定功率（基于 I N ）的额定负载为基础，此电流值会标
注在功率铭牌上。
电源电压 3 AC 380 ... 480 V 功率模块 PM240-2，穿墙式安装型
未集成进线滤波器
6SL3211-1PE18-0UL1 6SL3211-1PE21-8UL0 6SL3211-1PE23-3UL0
集成A级进线滤波器
6SL3211-1PE18-0AL1 6SL3211-1PE21-8AL0 6SL3211-1PE23-3AL0
输出电流
3 AC 50 Hz 400 V条件下
额定电流 I N 1)
A 7.7 18 32
基本负载电流 I L 1)
A 7.7 18 32
基本负载电流 I H 2)
A 5.9 13.2 26
电流 I max
A 11.8 27 52
额定功率
基于I L
kW 3 7.5 15
基于I H
kW 2.2 5.5 11
额定脉冲频率
kHz 4 4 4
效率 ? ?
>96 >97 >97
损耗功率 3)
额定电流条件下
kW 0.113 0.239 0.385
冷却空气需求
m 3 /s 0.007 0.0092 0.0185
声压级
L pA (1 m)
dB <56 <62 <65
DC 24V电源
用于控制单元
A 1 1 1
输入电流 4)
? 额定电流
A 10.1 22.2 39.9
基于I H
A 8.8 19.8 36
电源连接
U1/L1, V1/L2, W1/L3
插接式螺钉端子 插接式螺钉端子 插接式螺钉端子
? 连接横截面积
mm 2
1.5 ... 2.5 1.5 ... 6 6 ... 16
电机连接
U2, V2, W2
插接式螺钉端子 插接式螺钉端子 插接式螺钉端子
? 连接横截面积
mm 2
1.5 ... 2.5 1.5 ... 6 6 ... 16
电机电缆长度
? 屏蔽
m 50 50 50
? 未屏蔽
m 100 100 100
防护等级
IP20 IP20 IP20
尺寸
? 宽度
mm 126 154 200
? 高度
mm 238 345 411
? 深度
- 无操作单元
mm 171 171 171
- 带操作单元时的值
mm 254 254 254
外形尺寸
FSA FSB FSC
重量（近似值）
集成进线滤波器
? 未集成进线滤波器
kg 1.7 3.6 5.8
? 集成进线滤波器
kg 1.8 3.9 6.3
技术参数
1/63
Siemens D 31.3 · 2015
■
SINAMICS G120 标准型变频器
0.37 kW至 250 kW
功率模块
1 1
功率模块 PM240
1)
额定输出电流 I N 和基本负载电流 I L 以低过载（low overload，LO）下的负载
周期为基础。
2)
基本负载电流 I H 以高过载（high overload，HO）下的负载周期为基础。
3)
典型值。更多信息请访问网址：
/WW/view/en/94059311
4)
输入电流取决于电机负载和电源阻抗。输入电流针对额定功率（基于 I N ）下
的负载，且基于电源阻抗符合 u K = 1 %的情形。功率模块的铭牌上标注的是
无进线电抗器时的电流值。
5)
采用集成了进线滤波器的功率模块PM240时，屏蔽电机电缆的长度不得超过
25 m，以确保符合 EN 61800-3 中的 C2 类限值。
电源电压 3 AC 380 ... 480 V 功率模块 PM240
未集成进线滤波器
6SL3224-
0BE31-5UA0
6SL3224-
0BE31-8UA0
6SL3224-
0BE32-2UA0
6SL3224-
0BE33-0UA0
6SL3224-
0BE33-7UA0
集成进线滤波器
6SL3224-
0BE31-***A0
6SL3224-
0BE31-8AA0
6SL3224-
0BE32-2AA0
6SL3224-
0BE33-0AA0
6SL3224-
0BE33-7AA0
输出电流
3 AC 50 Hz 400 V条件下
额定电流 I N 1)
A 38 45 60 75 90
基本负载电流 I L 1)
A 38 45 60 75 90
基本负载电流 I H 2)
A 32 38 45 60 75
电流 I max
A 64 76 90 124 150
额定功率
基于I L
kW 18.5 22 30 37 45
基于I H
kW 15 18.5 22 30 37
额定脉冲频率
kHz 4 4 4 4 4
效率 ? ?
>0.97 >0.97 >0.97 >0.97 >0.97
损耗功率 3)
额定电流条件下
kW 0.53 0.633 0.827 0.907 1.116
冷却空气需求
m 3 /s 0.055 0.055 0.055 0.055 2 × 0.055
声压级
L pA (1 m)
dB <60 <60 <61 <60 <62
DC 24V电源
用于控制单元
A 1 1 1 1 1
额定输入电流 4)
? 采用进线电抗器
A 40 47 63 78 94
? 无进线电抗器
A 46 53 72 88 105
与制动电阻间的电缆长度
m 15 15 15 15 15
电源连接
U1/L1, V1/L2, W1/L3
M6 螺栓 M6 螺栓 M6 螺栓 M6 螺栓
M6 螺栓
? 连接横截面积
mm 2
10 ... 50 10 ... 50 10 ... 50 10 ... 50 10 ... 50
电机连接
U2, V2, W2
M6 螺栓 M6 螺栓 M6 螺栓 M6 螺栓
M6 螺栓
? 连接横截面积
mm 2
10 ... 50 10 ... 50 10 ... 50 10 ... 50 10 ... 50
直流母线连接，制动电阻连接
DCP/R1, DCN, R2
M6 螺栓 M6 螺栓 M6 螺栓 M6 螺栓
M6 螺栓
? 连接横截面积
mm 2
10 ... 50 10 ... 50 10 ... 50 10 ... 50 10 ... 50
PE连接
在外壳上，使用 M6
螺钉
在外壳上，使用 M6
螺钉
在外壳上，使用 M6
螺钉
在外壳上，使用 M6
螺钉
在外壳上，使用 M6
螺钉
电机电缆长度 5)
? 屏蔽
m 50 50 50 50 50
? 未屏蔽
m 100 100 100 100 100
防护等级
IP20 IP20 IP20 IP20 IP20
尺寸
? 宽度
mm 275 275 275 275 275
? 高度
- 未集成进线滤波器
mm 419 419 419 499 499
- 集成进线滤波器
mm 512 512 512 635 635
? 深度
- 无操作单元
mm 204 204 204 204 204
- 带操作单元时的值
mm 278 278 278 278 278
外形尺寸
FSD FSD FSD FSE FSE
重量（近似值）
? 未集成进线滤波器
kg 13 13 13 16 16
? 集成进线滤波器
kg 16 16 16 23 23
